IPX8 водоустойчив производствен процес на раница

Sealock е производител на водоустойчиви раници IPX8 и OEM доставчик. Достигането на IPX8 на телефонна чанта е проблем с прецизността при малък запечатан обем. Достигането му на 65-литрова носеща раница е съвсем различна дисциплина: метри шев вместо сантиметри, широк отвор, който трябва да уплътнява равномерно по цялата си ширина, тяло, което се огъва под натоварване, докато е потопено, и достатъчно уловен въздух, за да окаже истински натиск върху затварянето отвътре. Това ръководство обхваща как всъщност се изгражда пакет IPX8 и инженерните номера зад затварянето, което го прави възможно.

Защо мащабът променя проблема

IPX8 означава непрекъснато потапяне над един метър, до дълбочина и продължителност, декларирани от производителя. Срещайки това при голяма опаковка с меки страни, въвежда четири фактора, пред които малката запечатана торбичка никога не е изправена:

• Дължина на шева.Опаковка от 65 L носи многократно по-голям заварен шев от торбичка. Всеки допълнителен метър е още една възможност за незначителна заварка, така че последователността на процеса има повече значение с нарастването на обема, не по-малко.
• Вътрешен обем на въздуха.Запечатана опаковка от 65 L улавя голям обем въздух. Потопен, този въздух се компресира и избутва навън срещу затварянето и шевовете - опаковката е под натиск от двете посоки едновременно.
• Огъване под натоварване.Натоварен пакет се деформира, докато се носи, изпуска и притиска към корпус или скала. Една торбичка стои неподвижно; опаковката работи постоянно.
• Носещи проходки.Сбруята, бедреният колан и анкерите на дръжката за теглене носят тежест върху тялото, което трябва да остане запечатано. Чантата има една точка на въже; една опаковка има осем или повече.

Защо само с Roll-Top не стигате там

Ролката е отлично затваряне и правилният избор за повечето водоустойчиви раници. Това, което не е, е уплътнение с номинално налягане. Той създава лабиринтна пътека, която побеждава дъжда, пръскането и краткото потапяне, но неговата уплътняваща сила идва от ръцете на потребителя и катарамата - това не е контролирана, проектирана компресия. За деклариран рейтинг IPX8 затварянето трябва да се прилага aизмерима, повторяема сила на затягане върху съвместимо уплътнение.

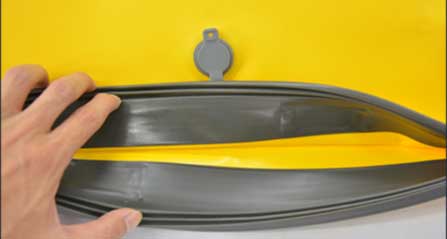

Нашата конструкция на IPX8 пакет прави това с три елемента, работещи заедно: aуплътнителна лента от естествен каучукпо отвора, aпрегъващ се капаккойто се затваря върху него и aцентрална компресионна лентакойто затяга модула. Гумата осигурява еластичността; клапата осигурява геометрията; каишката осигурява силата.

Инженерингът на уплътненията зад него

Компресионните уплътнения живеят или умират на брой, който рядко се обсъжда в производството на торби, и е по-тесен, отколкото повечето хора предполагат.

• Компресионната лента.Гуменото уплътнение трябва да бъде притиснато с процент от първоначалната му дебелина, за да се уплътни. Theидеалният е около 40%, практическият максимум е 50%, а минимумът е приблизително 10–15%. Недостатъчно го компресирайте и няма уплътнение;компресирайте го прекалено над 50% и гумата може изобщо да не отскочи— оставяне на постоянна празнина на мястото, където е било уплътнението. Проектирането на затварянето означава проектиране за тази лента, а не просто затягане възможно най-силно.
• Комплект за компресия.Способността на каучука да се избутва назад се измерва чрез компресия, тествана доASTM D395. Съединение с лоша компресия се държи добре в първия ден и постепенно спира да уплътнява. Това е спецификация на материала, а не предположение за дизайн.
• Релаксация.Възстановяващата сила на компресирано уплътнение спада измеримо скоро след монтажа — в рамките на един час може да бъде около три четвърти от първоначалната си стойност. Пълният провал е малко вероятен, но изтичането става възможно, ако дизайнът няма резерв. Така че системата за затягане е определена с пространство за височина, а не с теоретичния минимум.

Най-трудната част: дори затягане през широк отвор

Това е мястото, където голямата опаковка се различава най-много от малкия запечатан продукт. Централна компресионна лента прилага най-голямата си сила в средата на отвора и постепенно намалява към краищата. Инженерингът на уплътненията има име за произтичащия проблем - концентрация на сила в точката на затягане, с недостатъчна компресия далеч от нея - и се прилагат класическите отговори:

• Компресията спиракоито предотвратяват смачкване на уплътнението след границата на отскок, където лентата дърпа най-силно.
• Втвърдена клапа, така че силата на затваряне се разпространява по отвора, вместо да се разсейва на няколко сантиметра от двете страни на каишката.
• Профил на уплътнението и твърдомер, избрани за кривата на силатазатварянето действително доставя, а не за единен идеал.
• Геометрия на сгъване в краищата, тъй като сгъваемият капак трябва да завърти ъгъл във всеки край на отвора - същият проблем с натрупването на ъгли, който засяга всяко широко сгънато затваряне.

Неравномерното затягане е класическият режим на повреда на този тип затваряне: уплътнение, което държи в центъра и зее в единия край, ще премине случайно потапяне и ще изтече при продължително налягане. Проверката на равномерността по цялата ширина, а не само на лентата, е задължителна стъпка за проверка.

Черупката: повече шевове, по-малко толерантност

• Материал.TPU, ламиниран върху 420D найлон, е правилната обвивка за този клас — найлоновата основа има устойчивост на разкъсване и абразия, TPU осигурява устойчивост на хидролиза, UV стабилност, студена гъвкавост и заваряемост. TPU също толерира постоянното огъване, наложено от натоварен пакет, много по-добре от твърдото покритие.
• Заваряване при 27,12 MHzбез дупки за игла навсякъде в преградата. При голяма опаковка стабилността на параметрите на заваръчния шев в целия производствен цикъл е най-големият определящ фактор за това дали партидата поддържа своя рейтинг.
• Подсилена абразивна основа.Основният панел се влачи и поставя надолу повече от всяка друга повърхност, а при продукт със стандарт IPX8 износената основа е неуплътняваща грешка, а не само козметична повреда.
• Заредете котви, зашити преди заваряване.Коланът, бедреният колан и анкерите на дръжката за теглене се зашиват първо към плоски панели при голямо напрежение, така че перфорациите завършват под заварената кожа и натоварването се разпределя върху зашит отпечатък. Само заварените анкери се отлепват при продължително срязване.

Производствената последователност

1. Постановка и изрязване на материала— панели, изрязани до строги допуски, тъй като завареният шев няма възможност да абсорбира отклонението.
2. Шиене на подмонтаж— предпазни колани, бедрен колан, заден панел, странични джобове и закопчалки за въжета, изградени като модули.
3. Точково зашиване към плоски панели— анкери, прилагани при голямо напрежение, преди черупката да се затвори.
4. Настройка на матрицата и HF заваряване— черупката се е сляла в непрекъсната запечатана кожа, покриваща зашитите отпечатъци.
5. Залепване на уплътнение— уплътнителната лента от естествен каучук, залепена по цялата дължина на отвора. Всяко отклонение тук по-късно се превръща в неравномерна компресионна лента.
6. Сглобка с капак и компресионна лента— геометрия на капака, настроена така, че да се сгъва право върху уплътнението, ремъка и закрепения хардуер.
7. Проверка на затварянето— компресията се проверява по цялата ширина, а не само на каишката.
8. Определяне на течове и опаковане.

Продуктовата основа

Тези заварени пакети са равни отправни точки за OEM поръчка - нито един не е класиран над друг; конструкцията IPX8 се намира заедно с проверени IPX7 конструкции с ролка и херметически цип:

Изображение	Модел и спецификации	Уплътнителна система и рейтинг	MOQ
	SL-J033 Водоустойчив експедиционен пакет— 45L / 55L / 65L (34×23×58 / 68 / 78 cm); 1916 / 1968 / 2043 g; TPU ламиниран върху 420D найлон; тежкотоварна подсилена абразивна основа; вътрешен мрежест джоб; страничен джоб, странични въжета за мигли, панел за закачане и примка, отразяващи тръби; подплатени презрамки, презрамка за гръдна кост, подплатен колан за бедрата, дръжка за теглене; жълто / черно.	IPX8— уплътнителна лента от естествен каучук + прегъващ се капак + централна компресионна лента	300–500
	Водоустойчива раница SL-E103 с херметичен цип— 45L (30×22×73 см); TPU водоустойчиво покритие; вътрешен компютърен слой; проба 15 дни.	Херметичен цип — потвърден IPX7, широк бърз достъп	500
	SL-E090 Херметична суха раница— 60L (36×25×80 cm); TPU; черно, жълто, червено; сгъва се за транспортиране; плувки.	Roll-top — голям уловен въздушен обем, плаваемост по проект	300–500
	SL-E039 TPU суха раница- 25 л; 420D найлон, покрит с TPU; две регулируеми презрамки и копче за кръста; проба 3–5 дни.	Roll-top — потвърден IPX7 върху заварена TPU обвивка	300–500
	Суха раница за каяк SL-E977- 28 л; 500D PVC 0,5 mm; полукръгла черупка; прозорец на телефона; многофункционална ключалка; страничен клапан за надуване/изпускане на въздух; EVA заден панел.	Roll-top с клапан — контролирано управление на въздуха върху херметизирано тяло	300–500

Уплътнителната система, спецификацията на уплътнението, капацитетът, материалът на черупката, конфигурацията на сбруята, хардуерът и брандирането могат да се определят по поръчка или може да се разработи пакет по скица. Обърнете внимание, че SL-J033 работи с три капацитета на една уплътнителна платформа, така че програма IPX8 може да покрие 45–65L без три отделни разработки на затваряне.

Контрол на качеството за пакет IPX8

Качеството е ограничено на три нива.IQCпокрива входящата TPU-ламинирана тъкан за дебелина на покритието, адхезия и заваряемост, плюсгарнитура за твърдомер и компресионен комплект, и ремъци, пяна, катарами и хардуер спрямо подписания стандарт.IPQCпокрива толеранс на рязане, цялост на заваръчния шев и ширина на заваръчния шев, вярност на свързване на уплътнението по протежение на отвора, сглобяване на капака и лентата, шевове за закрепване на натоварване ипроверка на компресията по цялата ширина на затварянето— с тестове за отлепване на пробни заварки в началото на всеки цикъл.OQCобхваща вземане на проби по ISO 2859 AQL, тестване на потапяне до декларираната дълбочина и продължителност и сравнение на златни проби, с наличен сертификат SGS или QIMA — и за иск за IPX8, купувачите трябва да очакват протокол от изпитване, посочващ дълбочината, а не само оценката.

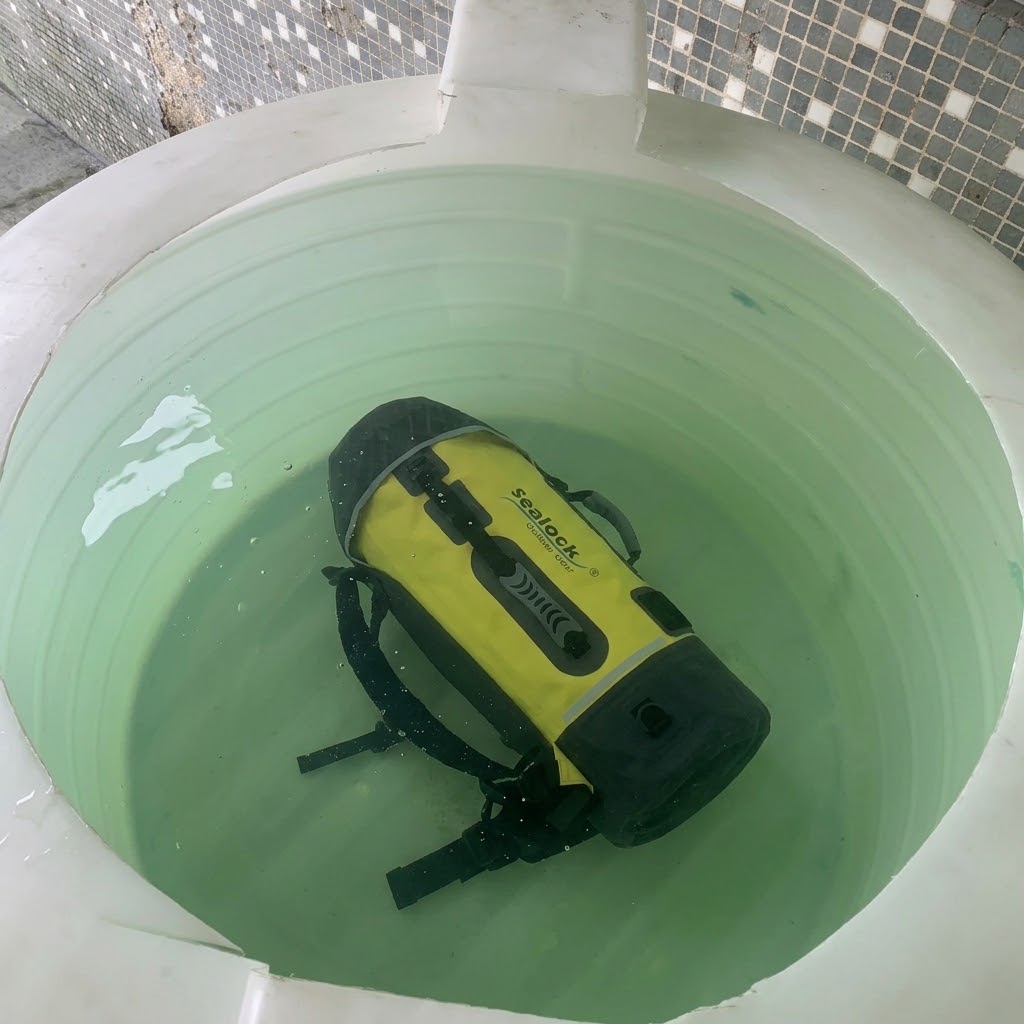

Sealock също така стриктно изпълнява пълната процедура за проверка на клиента на готовите стоки:разопаковане, вакуумна екстракция, 24-часова статична почивка и определяне на изтичане на въздух. Това има по-голямо значение при голяма опаковка, отколкото където и да е другаде в гамата: бавно изтичане, което голям запечатан обем може да маскира по време на кратко потапяне, все още намалява вакуума измеримо за цял ден. Лабораторията допълнително провежда заваръчна връзка и якост на отлепване, компресия на уплътненията, изпитване на цикъла на затваряне, якост на шева с тест за натоварване от 1500+ цикъла и рязко натоварване на колани и анкери за бедрени колани, абразия, разкъсване, опън, солен спрей, UV, устойчивост на цвета и разлика в цвета.

ЧЗВ: Производство на раница IPX8

В: Защо пакет с ролка не може да бъде класифициран като IPX8?
О: Тъй като силата на уплътняване на ролката идва от начина, по който потребителят го сгъва и закопчава, а не от инженерна компресия. Той е отличен срещу дъжд, пръски и краткотрайно потапяне — ето защо нашите опаковки с ролка са класифицирани като потвърден IPX7 — но декларираният IPX8 се нуждае от уплътнение, компресирано от контролирана, повтаряща се сила на затягане.

В: Колко трябва да се компресира уплътняващото уплътнение?
О: В сравнително тясна лента: около 40% от първоначалната дебелина е идеална, 50% е практическият максимум, а под приблизително 10–15% няма надеждно уплътнение. При компресиране над 50% рискува гумата да не отскочи, което създава постоянна празнина.

В: Откъде знаете, че уплътнението ще продължи да се запечатва след две години?
О: Чрез посочване на набор от компресия — тестван по ASTM D395 — вместо да го приемаме. Съединение с лоша компресия запечатва на първия ден и постепенно спира. Наличността на уплътнението се проверява за твърдометър и комплект за компресия при входяща проверка.

В: Коя е най-трудната част от IPX8 пакет, за да се направи правилно?
О: Равномерно затягане през широк отвор. Централната компресионна лента концентрира силата в средата и доставя по-малко в краищата, така че затварянето се нуждае от заздравен капак, ограничители на компресията и профил на уплътнение, съответстващ на действителната крива на силата - след това компресията се проверява по цялата ширина по време на проверка.

В: Пакет IPX8 плава ли?
О: Запечатаната опаковка улавя въздуха и плува, което е полезно, но същият задържан въздух се изтласква навън върху капака, когато е потопен, така че черупката и уплътнението трябва да бъдат изградени за натиск от двете посоки.

В: Какво трябва да поискаме, за да обосновем твърдение за IPX8?
О: Декларирана дълбочина и продължителност и доклад от теста на готовия продукт. IPX8 без посочена дълбочина не може да се провери и това е най-често срещаното твърдение за водоустойчиво оборудване.
