1. Какво представлява радиочестотното заваряване?

RF заваряването – наричано още високочестотно (HF) заваряване или диелектрично заваряване – е производствен процес, който свързва термопластични материали, използвайки електромагнитна енергия, а не външна топлина, лепила или механично закрепване. Двата термина са взаимозаменяеми в индустриалната практика; основната физика е идентична.

Отличителната характеристика на радиочестотното заваряване е мястото, където произхожда топлината. При конвенционалното топлинно запечатване топлинната енергия се прилага към повърхността на материала и се отвежда навътре. При радиочестотно заваряване електромагнитното поле прониква в материала и генерира топлина отвътре, на молекулярно ниво. Това вътрешно нагряване създава връзка, която в повечето случаи е по-здрава от основната тъкан от двете страни на съединението.

Технологията е в промишлена употреба от 1940 г., първоначално за медицински и опаковъчни приложения на базата на PVC. Възприемането му в производството на първокласно оборудване за открито се ускори, тъй като TPU замени PVC в продуктовите категории, където гъвкавостта, съответствието с околната среда и дългосрочната производителност са от значение. Днес радиочестотното заваряване е стандартният метод за конструиране на всеки водоустойчив продукт, който трябва да издържа на продължително хидростатично налягане - не само повърхностна устойчивост на пръски.

Типичните приложения на продукта включват:

• Потопяеми сухи чанти и водоустойчиви раници
• Непропускливи меки охладители и изолирани носачи
• Надуваеми външни конструкции
• Водоустойчива медицинска транспортна опаковка
• Калъфи за военно и тактическо оборудване

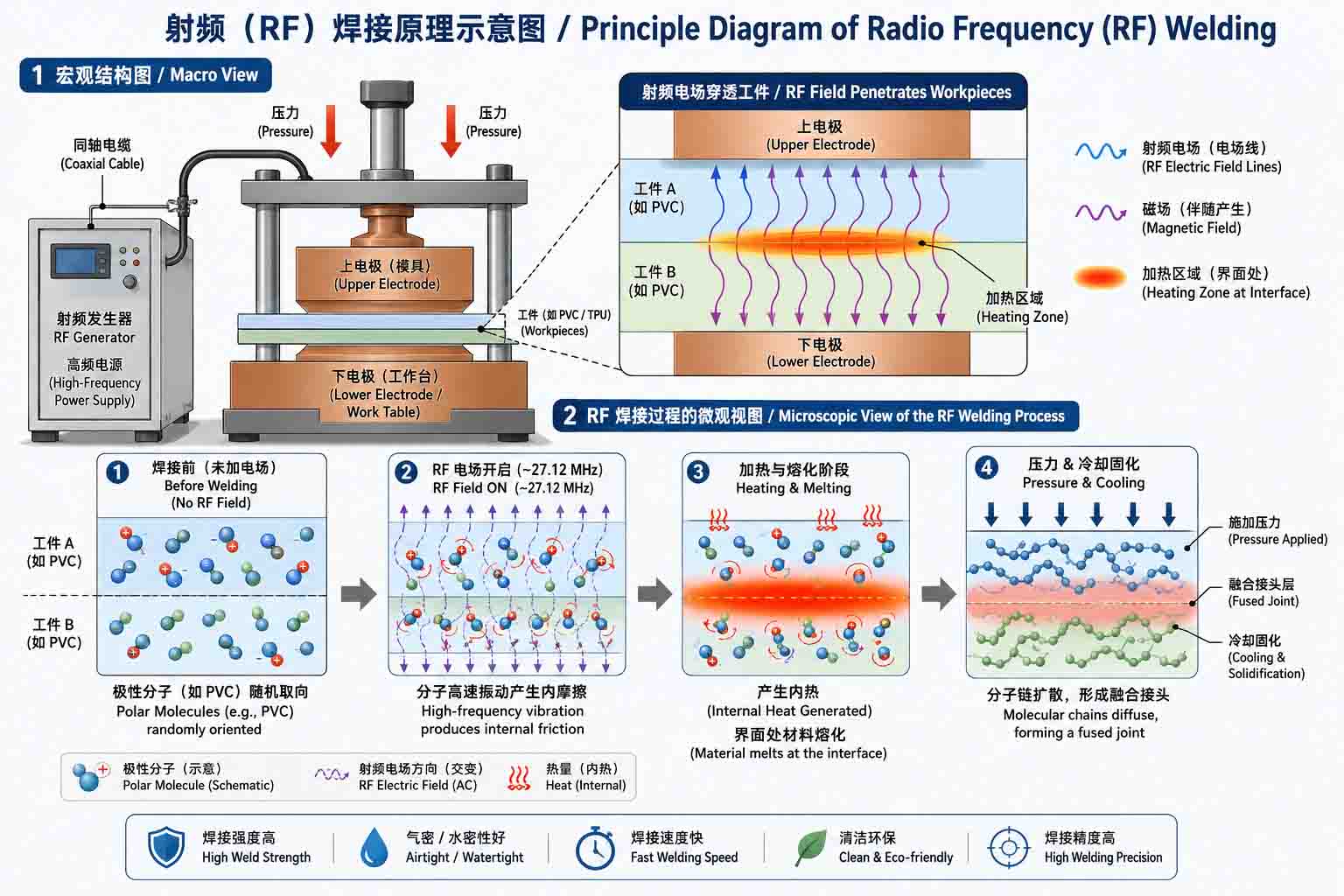

2. Как работи радиочестотното заваряване

Радиочестотното заваръчно оборудване работи чрез пропускане на променлив ток с висока честота - обикновено между 27 MHz и 40 MHz, като 27,12 MHz е най-често срещаната индустриална честота - между два метални електрода (наречени матрици или плочи). Материалът за заваряване се поставя между тези матрици.

Когато термопластичните материали с полярни молекулни структури са изложени на бързо променящо се електромагнитно поле, техните молекули се опитват да се подредят отново с всяко трептене на полето. При 27,12 MHz това означава приблизително 27 милиона опита за пренастройване в секунда. Триенето, генерирано от това молекулярно движение, произвежда топлина - не на повърхността, а равномерно по цялата дебелина на материала в зоната на заваряване.

Едновременно с това пресата прилага контролирано пневматично налягане върху матриците, като компресира слоевете материал заедно. Когато вътрешната температура достигне точката на сливане на материала, слоевете на повърхността се стопяват и се смесват на молекулярно ниво. Когато радиочестотната енергия се отстрани и материалът се охлади при продължително налягане, двата слоя се превръщат в един непрекъснат материал - не залепен, не зашит, а слят.

Това вътрешно генериране на топлина има няколко практически предимства пред методите за повърхностно приложена топлина:

• Връзката се образува равномерно в цялата зона на заваряване, вместо да напредва от повърхността навътре
• Външните повърхности е по-малко вероятно да се обгорят или деформират, тъй като самите електроди не трябва да достигат температура на топене
• Сложните геометрии на матрицата могат да произведат прецизни, повтарящи се модели на заваряване, включително криви, ъгли и многослойни съединения
• Времената на цикъла са кратки - обикновено от 3 до 15 секунди на заваръчен шев в зависимост от дебелината на материала и площта на матрицата

3. Защо TPU е особено подходящ за радиочестотно заваряване

Не всички термопласти реагират еднакво на радиочестотно заваряване. Процесът зависи от материала, който има полярна молекулна структура - такъв, при който електрическият заряд е разпределен неравномерно в молекулата. Полярните молекули реагират на променливи електромагнитни полета, като се опитват да се ориентират; че опитът за ориентация е това, което генерира топлина.

TPU (термопластичен полиуретан) има естествена полярна структура поради уретановите връзки в молекулярния му скелет. Това го прави много чувствителен към RF енергия и сравнително лесен за последователно заваряване в диапазон от дебелини и конфигурации на ламинат.

В допълнение към RF съвместимостта, TPU носи няколко свойства на материала, които го правят предпочитан субстрат за първокласно водоустойчиво оборудване за открито:

Други RF заваряеми материали включват тъкани с PVC покритие, EVA и някои PU филми. PVC е наследената опция – заварява се лесно и евтино, но носи регулаторен риск, свързан с пластификатора, и става крехък при ниски температури. За продукти, предназначени да издържат, или за марки с изисквания за съответствие с околната среда, TPU е практичният избор.

4. RF заваряване срещу традиционно зашиване: какво всъщност означава разликата при употреба

Сравнението между радиочестотно заварени шевове и зашити шевове е лесно от инженерна гледна точка, но си струва да бъдете прецизни за това къде и как зашитата конструкция се проваля - тъй като режимът на повреда често е бавен и неочевиден, докато не стане.

Режимът на повреда на лентата за шевове заслужава специално внимание. Лентата работи адекватно, когато е нова и при умерени условия. Проблемът е, че водоустойчивите чанти и охладители не живеят при умерени условия – те се пълнят с тежка, мокра екипировка, огъват се многократно по време на транспортиране, оставят се в горещи превозни средства и от време на време сядат. При тези натоварвания в реалния свят, връзките на лентата започват да се повдигат по ръбовете и ъглите. Разслояването е невидимо отвън, докато водата вече не влезе вътре.

RF заваряването елиминира напълно този път на разграждане. Няма ръбове на лентата за повдигане, няма дупки за игли, които да се отварят под натиск, и няма конец, който да се изтрие в точките на напрежение на шева. Заваръчната зона или издържа, или не – и при правилно изпълнена заварка върху съвместим материал, тя се задържа доста над точката, в която заобикалящата тъкан би се провалила първа.

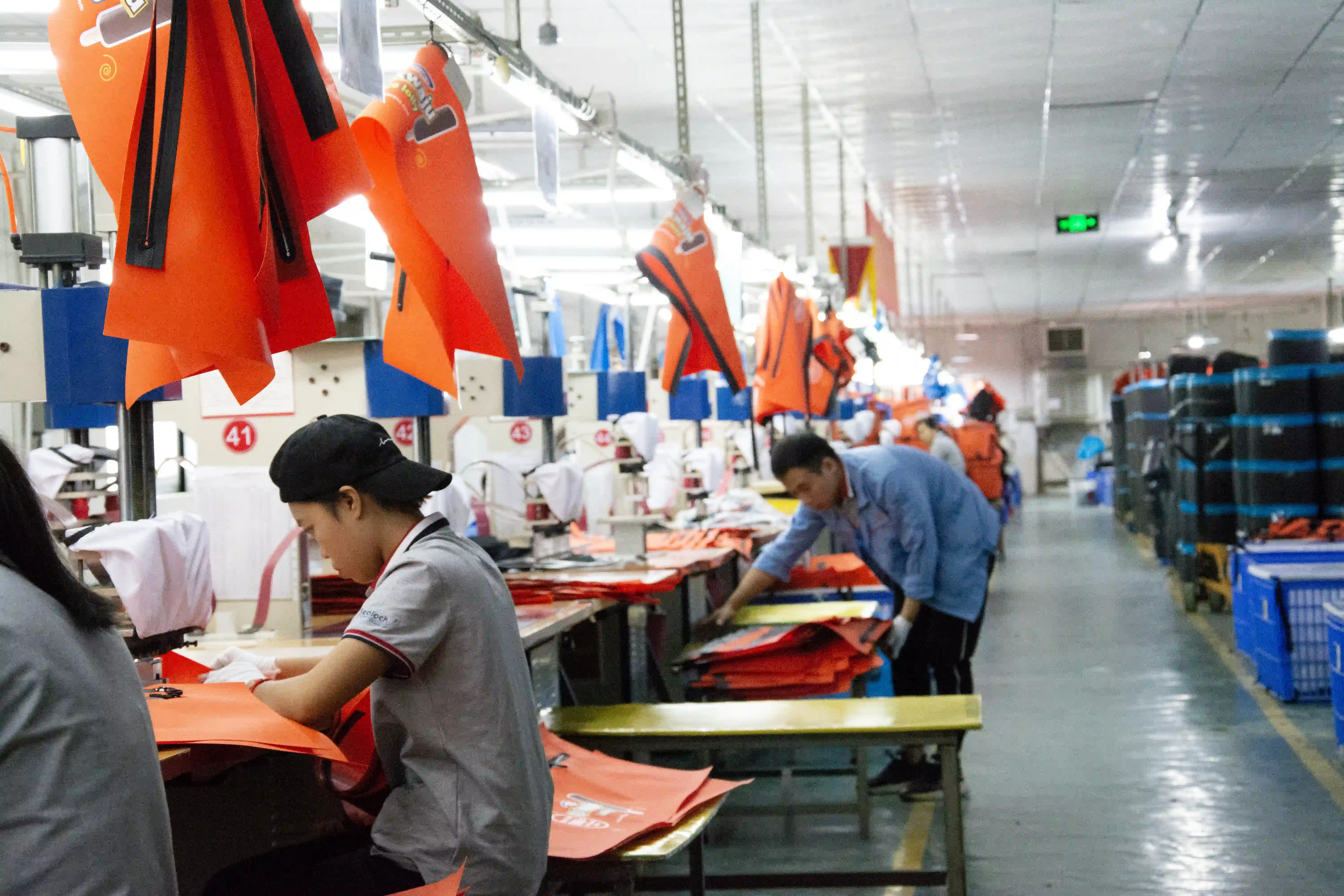

5. Производственият процес на радиочестотно заваряване, стъпка по стъпка

Стъпка 1 — Подготовка на материала

TPU ламинираните панели се изрязват до точни размери с помощта на CNC рязане или персонализирани системи за щанцоване. Точността на панела на този етап влияе пряко върху подравняването на заваръчния шев надолу по веригата; дори няколко милиметра отклонение на размерите ще доведе до неправилно подравнена заваръчна зона. Повърхностите на материалите не трябва да са замърсени – масла от боравене, прах от рязане или влага от съхранение могат да попречат на предаването на радиочестотна енергия и да доведат до непълен синтез.

Стъпка 2 — Избор на матрица и настройка на машината

Заваръчната матрица е оформеният електрод, който определя геометрията на заваръчния шев. Различните конфигурации на продукта изискват различни профили на матрицата – матрица с плосък шев за свързване на панели, матрица с форма за извити затваряния или подсилващи петна, матрица с множество кухини за повтарящи се заварки с голям обем. Изборът на матрици е съобразен със специфичната геометрия на заваръчния шев, изисквана от продукта. Параметрите на машината – честота, изходна мощност, налягане на пресата и време на цикъла – се калибрират спрямо специфичната формула на TPU и дебелината на материала, който се заварява. Тези параметри са документирани в SOP на продукта и се повтарят последователно в производствените серии.

Стъпка 3 — Позициониране на материала

Панелите се подравняват в матрицата според оформлението на заваръчния шев. Последователното позициониране е критично за еднаквостта на ширината на заваръчния шев; повечето професионални настройки за RF заваряване използват водачи за приспособления или регистрационни маркировки, за да елиминират променливостта в позиционирането на оператора.

Стъпка 4 — Активиране на радиочестотна енергия и свързване под налягане

Пресата се затваря, прилагайки пневматичен натиск върху купчината материал. RF енергията се активира за калибрираната продължителност на цикъла. Вътрешното молекулярно нагряване довежда материала на заваръчния интерфейс до температура на топене, докато външните повърхности остават под тяхната точка на деформация. Налягането се поддържа през цялата тази фаза.

Стъпка 5 — Охлаждане под налягане

RF енергията е изключена, но налягането на пресата се поддържа през фазата на охлаждане. Това е стъпка, която често е пряк път в производствени среди с по-ниско качество и има значение: ако налягането се освободи преди заваръчната зона да се е втвърдила, разтопеният материал може да се деформира, създавайки по-слаба връзка с несъответствия в размерите. Правилното време за охлаждане се определя по време на фазата на разработване на параметрите и се третира като неподлежаща на обсъждане част от цикъла.

Стъпка 6 — Подрязване и проверка

Пластмасовият материал по периметъра на заварката се подрязва. Всяка заварка се проверява визуално за следи от изгаряне, непълни зони на сливане или отклонение в размерите, преди частта да премине към следващия етап на сглобяване.

6. Инженеринг на шевовете: променливите, които определят дали дадена заварка се държи

RF заваряването не е процес, при който последователните настройки на машината дават последователни резултати, независимо от други фактори. Ефективността на шева се определя от взаимодействието на няколко променливи, всяка от които трябва да бъде разбрана и контролирана.

Ширина на заваръчния шев

По-широките зони на заваряване разпределят напрежението върху по-голяма площ и като цяло произвеждат по-висока устойчивост на спукване на шева. За продукти, които ще бъдат подложени на продължително хидростатично налягане или динамично натоварване – потопяеми сухи торбички, охладителни основни шевове, съединения с надуваем мехур – минималната ширина на заваръчния шев е спецификация, а не производствена мисъл. Тесните заварки в ъглите и преходите на радиусите са често срещани начални точки на повреда и трябва да им се обърне специално внимание по време на проектирането на матрицата.

Постоянност на RF мощността

Нестабилната изходна мощност по време на цикъла на заваряване води до неравномерно вътрешно нагряване. Визуалните индикатори са следи от изгаряне в зони с висока мощност и бледи, недостатъчно споени области на други места. Нито едно от двете не е приемливо за продукти с класификация на налягането. Професионалното радиочестотно заваръчно оборудване поддържа постоянно захранване през целия цикъл; периодичната проверка на калибрирането е част от отговорната поддръжка на оборудването.

Дебелина на материала и съответствие на формулата

Параметрите на RF заваряване са специфични за дебелината на материала и състава на TPU. Набор от параметри, оптимизиран за 0,8 mm TPU филм, ще доведе до недостатъчно сливане, ако се приложи върху 1,5 mm ламинирана тъкан, и може да изгори по-тънки материали, ако се използва в обратна посока. Когато спецификациите на материала се променят между сериите на продукта - различни тегла на плат, различни тегла на TPU покритие - параметрите трябва да бъдат повторно валидирани, а не да се предполага, че се прехвърлят.

Често срещани причини за повреда

• Недостатъчна RF енергия или време на цикъл:Създава връзка, която изглежда завършена на повърхността, но се проваля при ниско налягане, тъй като интерфейсът никога не достига пълна температура на топене
• Повърхностно замърсяване:Масла, влага или частици на повърхността на заваръчния шев създават локализирани празнини, където не е настъпило сливане
• Неправилно налягане на пресата:Твърде ниско позволява разтопената повърхност да се отдели преди охлаждане; твърде високата може да изтръгне материала от зоната на заваряване, намалявайки ефективната ширина на връзката
• Преждевременно освобождаване на налягането по време на охлаждане:Създава изкривяване на размерите и намалена якост на свързване в краищата на заваръчната зона
• Износване на матрицата:Износените или повредени повърхности на матрицата създават непоследователно разпределение на налягането, което води до променливо качество на заварката по лицето на матрицата

7. RF заваряване в производството на меки охладители

Меките охладители представляват особено взискателно приложение за инженеринг на шевове, защото съчетават хидростатични изисквания (облицовката трябва да задържа вода без изтичане) с термични изисквания (изолационната система не трябва да бъде компрометирана от проникване на влага) и хигиенни изисквания (вътрешните повърхности трябва да могат да се почистват и да са устойчиви на мухъл).

В зашит мек охладител, шевът между вътрешната облицовка и изолационния слой от пяна е път за влага. Разтопената ледена вода преминава през отворите на иглите и се натрупва между подложката и пяната, където не може да се оттича или изсъхне. В продължение на седмици редовна употреба това води до постоянна миризма и растеж на мухъл, които служителите по снабдяването постоянно определят като основната жалба относно качеството на продуктите на наследените доставчици.

RF заваряването елиминира този път структурно. Вътрешната облицовка на радиочестотно заварен мек охладител е единичен водонепропусклив резервоар - без празнини на шевовете, без дупки за игли, без ръбове на лентата. Разтопената ледена вода остава в обшивката и може да се излее или избърше. Изолационният слой остава сух през целия експлоатационен живот на продукта.

Допълнителни предимства на RF заварената мека охладителна конструкция:

• Херметичната вътрешна камера намалява конвективния топлообмен, като директно подобрява продължителността на задържане на лед
• Гладките, непорести вътрешни повърхности от TPU отговарят на стандартите за контакт с храни и са устойчиви на растежа на микроби
• HF заварени подсилващи лепенки позволяват закрепване на D-пръстен и ръкохватка без пробиване на първичната водоустойчива мембрана
• Водонепроницаемите системи за затваряне с ципове могат да бъдат интегрирани, за да допълнят завареното тяло, поддържайки херметичните характеристики на точката за достъп

8. Лабораторни тестове и контрол на качеството на радиочестотно заварени продукти

RF заварената конструкция е толкова надеждна, колкото и QC процесът, който я валидира. Визуалната проверка е необходима, но не е достатъчна - шевът може да изглежда напълно разтопен на повърхността, като същевременно съдържа вътрешни празнини, които ще се разпаднат под натиск. QC от професионален клас за водоустойчиви RF заварени продукти включва няколко различни тестови протокола.

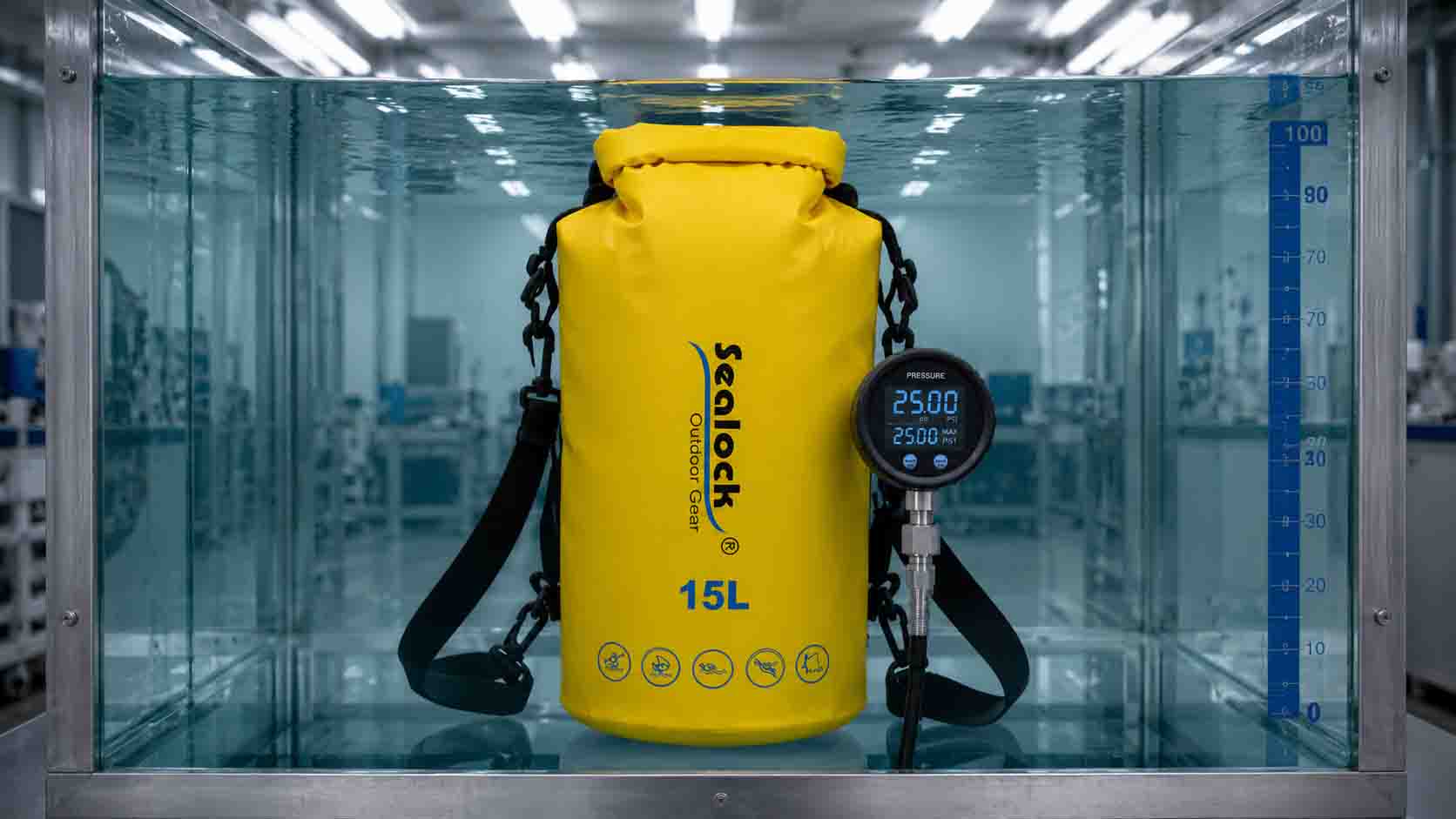

Тест за въздушно налягане (хидростатичен).

Най-директният тест за целостта на шева за продукти с оценка на налягането. Завършената торба или охладител се надува до определено вътрешно налягане – 1,0 бара е стандартът за екстремни морски и потопяеми приложения – и се държи при това налягане за определен период. Торбата се потапя или се наблюдава със сапунена вода, за да се открият емисии на микромехурчета във всеки шев или точка на затваряне. Без емисии е условието за преминаване. Този тест потвърждава както хидростатичните характеристики, така и устойчивостта на експлозия едновременно.

Тест за потапяне във вода

Продуктът се потапя на определена дълбочина за определен период от време, след което се инспектира вътрешно за проникване на влага. Този тест идентифицира точки на микроизтичане, които може да не произвеждат откриваеми мехурчета при изпитване със статично въздушно налягане, но ще позволят проникване на вода при реални условия на потапяне.

Тест за спукване на шевове

Тест за разрушаване, който измерва налягането, при което заваръчната зона се поврежда. Налягането на разрушаване се сравнява с минимума от спецификацията на продукта; резултатите под спецификацията показват проблем с параметрите на процеса, който трябва да бъде диагностициран и коригиран преди производството да продължи. Бурст тестовете обикновено се прилагат към комплекти проби от всяка производствена серия, а не към отделни единици.

Тест за студено огъване

Заваръчните зони, които работят добре при околна температура, могат да се превърнат в крехки точки на повреда при ниски температури, особено ако съставът на материала или параметрите на охлаждане не са оптимизирани за използване при студено време. Субектите на теста за студено огъване заваряват проби за многократно огъване при температури до -20°C или -30°C, като проверяват дали шевът запазва целостта си при термичните и механични условия на използване на полето при студено време.

Тест за ускорено изветряне

UV радиация, висока влажност и цикъл на излагане на физиологичен разтвор се използват за симулиране на многогодишна морска употреба в компресирано лабораторно време. Този тест се прилага към проби от зоната на заваряване, а не към цели продукти, и оценява адхезията на TPU покритието, издръжливостта на заваръчната връзка и стабилността на размерите при дългосрочен стрес от околната среда.

9. Общи приложения на RF заварени продукти

Водоустойчива екипировка за открито

• Потопяеми сухи чували (закопчаване с ролка и цип)
• Водоустойчиви раници и спортни чанти
• Раници за кръста за каяк и рафтинг
• Опашни чанти за мотоциклети и водоустойчиви багажници

Меки охладители и изолирани носители

• Непропускливи меки охладителни раници
• Хладилни чанти за морски риби
• Хладилници за транспортиране на медицински проби и ваксини
• Търговски чанти за доставка със студена верига

Промишлени и тактически продукти

• Надуваеми външни навеси и конструкции
• Водоустойчиви калъфи и калъфи за оборудване
• Военноспециализирани тактически сухи чанти
• Водоустойчива медицинска опаковка и контейнер
