Ръководство за производство на водоустойчива чанта за телефон IPX8

Sealock е производител на водоустойчиви чанти за телефон IPX8 и доставчик на OEM. IPX8 е най-високият клас на проникване на вода в обичайната употреба и върху чантата за телефон носи тегло, което никой друг продукт не носи: чантата предпазва устройство, струващо много пъти собствената му цена, и една-единствена дупка го унищожава. Това ръководство обяснява какво всъщност изисква IPX8, архитектурите за уплътняване, които го достигат, и производствената дисциплина, която прави оценката повторяема в сто хиляди единици, а не вярна за една добра проба.

Какво означава IPX8 — и какво не означава

Съгласно IEC 60529 IPX8 означава непрекъснато потапянеотвъдедин метър, до дълбочина и продължителност, посочени от производителя. Няма единично фиксирано число: рейтингът има смисъл само ако е посочен като „IPX8 до 30 метра“ или подобен. IPX7, напротив, е дефиниран тест - един метър за тридесет минути. Така че претенция за IPX8 без декларирана дълбочина не казва на купувача нищо проверимо и с тази неяснота се злоупотребява силно в тази категория.

Физиката е това, което прави фигурата на дълбочината важна. Хидростатичното налягане нараства с дълбочината и работи непрекъснато срещу всяка уплътняваща повърхност. Корпус, предназначен за голяма дълбочина, задържа сериозно налягане - 60-метров корпус е запечатан срещу приблизително 87 psi. На 30 метра натоварването е пропорционално по-ниско, но все пак далеч над всичко, което би издържало затваряне, устойчиво на пръски, и еподдържан, прокарвайки водата през всяко несъвършенство чрез проникване и капилярно действие. Изграждането до IPX8 означава проектиране на всеки интерфейс за този постоянен тласък и след това доказване.

Трите запечатващи архитектури, които достигат IPX8

Затварянето с цип само по себе си не стига до там под натиск; системите за заключване с уплътнение правят. Sealock изгражда три, всеки с различен отговор на един и същ проблем:

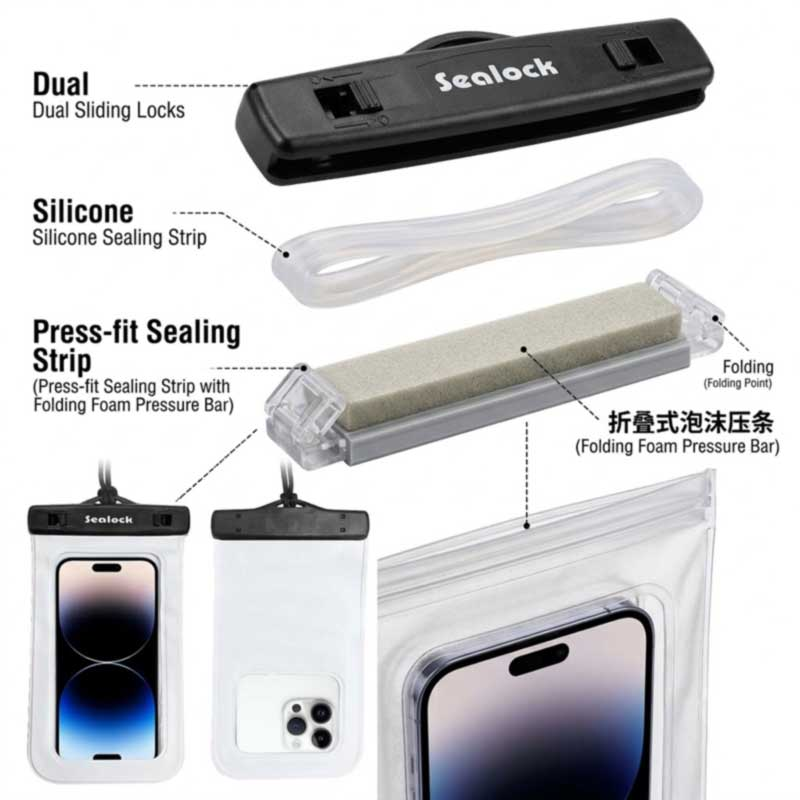

1. Двойно плъзгащо се заключване със силиконова уплътнителна лента

Две независими плъзгащи се ключалки притискат устата към водоустойчива силиконова лента, като компресират уплътнението равномерно по цялата ширина. Силиконът осигурява еластичността на уплътнението; ABS инженерно-пластмасовите ключалки осигуряват силата на затягане и я задържат. Това е архитектурата на SL-A064 и нейното предимство е излишъкът - две ключалки означават липса на една точка на освобождаване.

2. Лента за притискане плюс сгъваема лента за компресия от пяна

Притискаща се уплътнителна лента затваря отвора, след това горната част се сгъва и компресираща лента от пяна се притиска надолу върху гънката. Следователно уплътнението се прави два пъти, чрез два различни механизма, така че маргиналното притискане все още се поддържа от механична компресия върху гънката. Това е дизайнът SL-A101 и това е наистина двойно уплътнение, а не единично затваряне, описано като едно.

3. Двойна плъзгаща се ключалка със сгъваемо уплътнение

Плъзгащи се ключалки, комбинирани със сгънато затваряне върху топлинно запечатано първокласно PVC тяло, конструкцията, използвана при SL-A082 и SL-A083, оценени до 30 метра.

Общият принцип:съвместимо уплътнение плюс продължителна, равномерно разпределена сила на затягане. Неравномерното затягане е класическият отказ - уплътнение, което се държи в центъра и зее в единия край, ще премине случайно потапяне и ще се провали в дълбочина.

Материали: прозрачност, дебелина и хардуер

• Филм за тяло— PVC с висока чистота осигурява оптично качество и стабилно тяло, което може да се заварява/топлинно запечатва; нашите торбички със заключване и запечатване са с дебелина 0,30–0,35 mm, достатъчно тънки за реагиране на докосване и достатъчно дебели, за да издържат на пробиване.
• Фолио за прозорци— прозрачен филм с висока чувствителност отпред за сензорния екран и независим заден прозорец, така че камерата да снима през чист филм, а не през лицето на екрана. Подводната фотография може да се използва само със специално предназначено задно стъкло.
• Заключващ хардуер— ABS инженерна пластмаса, избрана за твърдост, така че силата на затягане да не се отпуска, и за здравина, така че ключалката да не се напука при многократно затваряне.
• Уплътнение— силикон или пяна, избрани за еластичност при отскок, тъй като уплътнение, което се закрепва постоянно, спира да уплътнява.
• Температурен диапазон— материали, квалифицирани в работен диапазон от −20°C до 60°C, тъй като уплътнение, което се втвърдява в студена вода, е теч.

Проблемът с размерите, който никой не декларира

Ето една производствена реалност, която тихо причинява възвръщаемост в тази категория:вътрешната използваема кухина е по-малка от външните размери, тъй като структурата на уплътнението заема място в горната част и компресията отнема ширина. Купувачите рутинно виждат външна фигура в обява, поръчват я и откриват, че телефонът не пасва – и независимото ръководство сега казва на купувачите да изискват размери на кухината, преди да купят, вместо да се доверят на външното измерване.

Sealock публикува и двете. SL-A101 е с външни размери 11×17,5 cm с вътрешна използваема площ от около 9,5×14,5 cm; SL-A064 е около 22×11,5 cm външно с около 18,5×9 cm използваеми. Посочването и на двете е честният начин да се посочи торбичка, а за OEM купувач това е числото, което трябва да управлява кратката информация – напишете спецификацията срещу вътрешната кухина и плика на целевото устройство, а не от външната страна на торбичката. Решенията за оразмеряване са разгледани по-нататък в нашияOEM водоустойчива чанта за телефон Ръководство за персонализиране.

Плаваемост по проект

Запечатаната торбичка улавя въздуха и този задържан обем го кара да плава с телефона вътре. Проектиран умишлено – вместо да бъде оставен на случайността – той означава, че изпуснат телефон остава на повърхността, вместо да потъва. Плаваемостта трябва да се демонстрира върху пробата със заредено целево устройство, а не да се изисква от празна торбичка, защото това е функция, която купувачите проверяват и твърдение, което пазарът често греши.

Какво всъщност определя последователността

Достигането на IPX8 веднъж е дизайнерско постижение; достигането му на всяка единица е постижение на процеса. Четири неща решават:

• Стабилност на уплътнението и заварката— параметрите на топлинно запечатване и заваряване се поддържат постоянни, с пробни уплътнения преди всеки цикъл. Прибързаният цикъл оставя връзка, която изглежда завършена и се отлепва по-късно.
• Контрол на състава на филма— входящото фолио се проверява за дебелина, чистота и адхезия спрямо подписания стандарт, тъй като вариант на партида променя както оптиката, така и поведението на запечатването.
• Управление на толерантността на размерите— уплътнението, ключалката и устието трябва да се срещат в стегната лента, за да бъде затягането равномерно.
• Повтаряща се дисциплина на процеса— документирани SOP, така че стохилядната торбичка да бъде изградена по начина, по който беше одобрената проба.

Как се доказва рейтингът

Качеството се определя на три нива —IQC(фолио, уплътнения и заключващ хардуер спрямо подписания стандарт),IPQC(цялост на уплътнението, подравняване на прозореца, монтаж на брава и монтаж на ремък-котва на линия) иOQC(Вземане на AQL проби, тестване чрез потапяне и сравнение на златни проби, с наличен сертификат SGS или QIMA — IPX8 сертификатът на трета страна е това, което купувачите все повече искат да видят).

На всичкото отгоре Sealock стриктно изпълнява пълната процедура за проверка на клиента на готовите стоки:разопаковане, вакуумна екстракция, 24-часова статична почивка и определяне на изтичане на въздух. Това е решаващият тест за IPX8 продукт. Дупка, която е твърде малка, за да не издържи на кратко потапяне, все още ще загуби вакуум за цял ден, а тестът с отрицателно налягане открива незначителните уплътнения, които пропуска само потапянето - което в калъфа за телефон е точно разликата между доволен клиент и унищожено устройство. Лабораторията допълнително проверява якостта на запечатване и отлепване, цикличност на затваряне, рязко натоварване на анкера на ремъка, прозрачност и абразия на филма, опън, солен спрей и UV.

Честни граници, които си струва да бъдат отпечатани върху кутията

Добре направената IPX8 торбичка все още има граници и посочването им защитава както клиента, така и марката:

• Тюлените възраст— целостта на уплътнението се влошава с излагане на ултравиолетови лъчи, температурни промени и многократна употреба, а уплътнението, което е било компрометирано, губи трайно еластичността при отскок. Торбичките са сменяем артикул, а не доживотен.
• Не се гмуркайте до номиналната граница— разумното насочване е да останете в рамките на номиналната дълбочина, вместо да я третирате като цел.
• Изплакнете и подсушете след солена вода— частиците, останали върху уплътнителната лента, нарушават следващото уплътнение.
• Отключването с пръстов отпечатък не работи чрез филм— сензорен екран, Face ID и обажданията се извършват в нашите конструкции със заключване.
• Потребителите трябва да се тестват сами— кърпичка вътре, запечатана, потопена за кратко, е триминутна проверка, която си струва да се препоръча върху опаковката.

Продуктовата основа

Тези торбички от Sealock'sводоустойчива чанта за телефонлиния, покриват архитектурите за запечатване по-горе и служат като равни отправни точки за OEM поръчка - нито една не е класирана над друга:

Изображение	Модел и спецификации	Архитектура и рейтинг на печата	MOQ

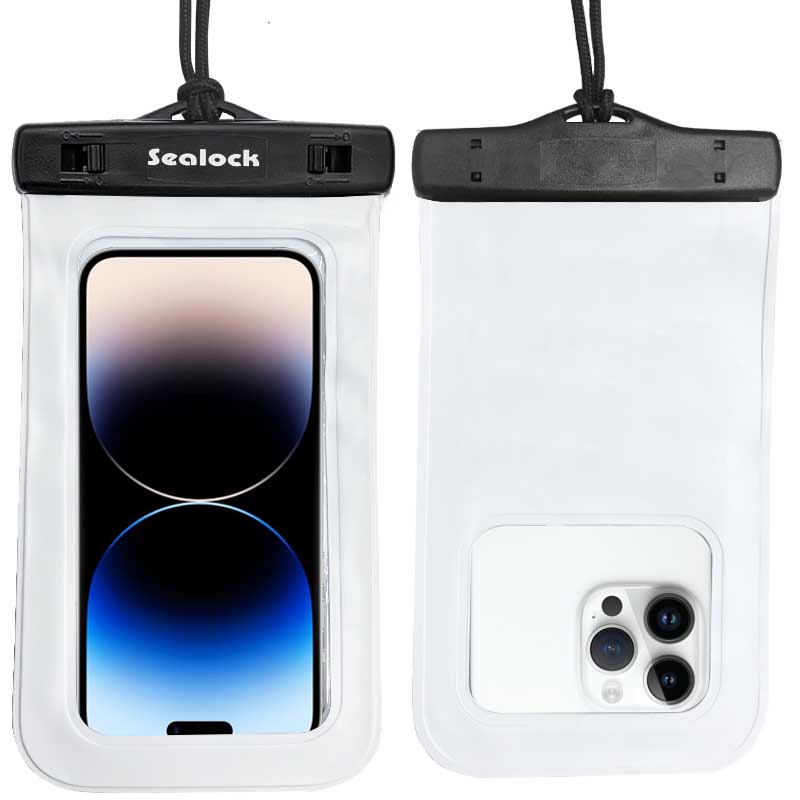

	SL-A064 Универсална IPX8 чанта за телефон с прозорец на камерата— премиум PVC + ABS; външни прибл. 22×11,5 cm, прибл. 18,5×9 cm; пасва на телефони до 7.0″; преден прозорец с пълен сензорен екран + независим прозорец на задна камера; Поддържа се Face ID; 60–70 g; черно / скреж бяло; 45 см регулируем найлонов шнур.	Двойно плъзгащо заключване + силиконова уплътнителна лента;IPX8	300

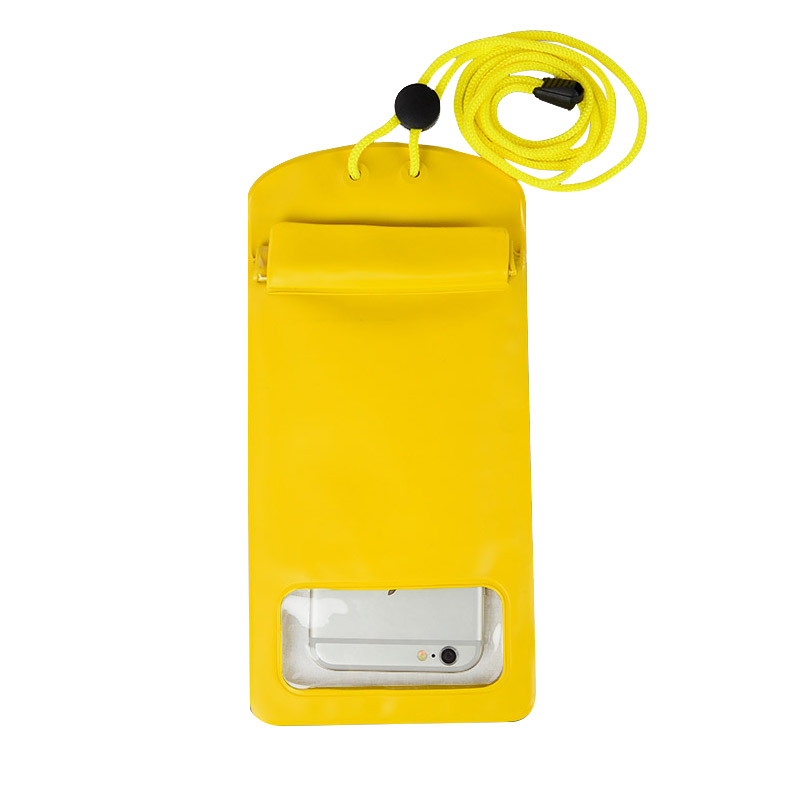

	SL-A101 Телефонна чанта с двойно уплътнение IPX8 и прозорец на задната камера— PVC с висока чистота; външни 11×17,5 cm, вътрешни използвани прибл. 9,5×14,5 cm; пасва на телефони до 6.5″; високочувствителен сензорен прозорец + независим прозорец на камерата; поддържа се подводна фотография; 50–60 g; жълто / черно / скрежно бяло; регулируем плетен шнур.	Лента за притискане + сгъваема лента за компресия от пяна;IPX8	300

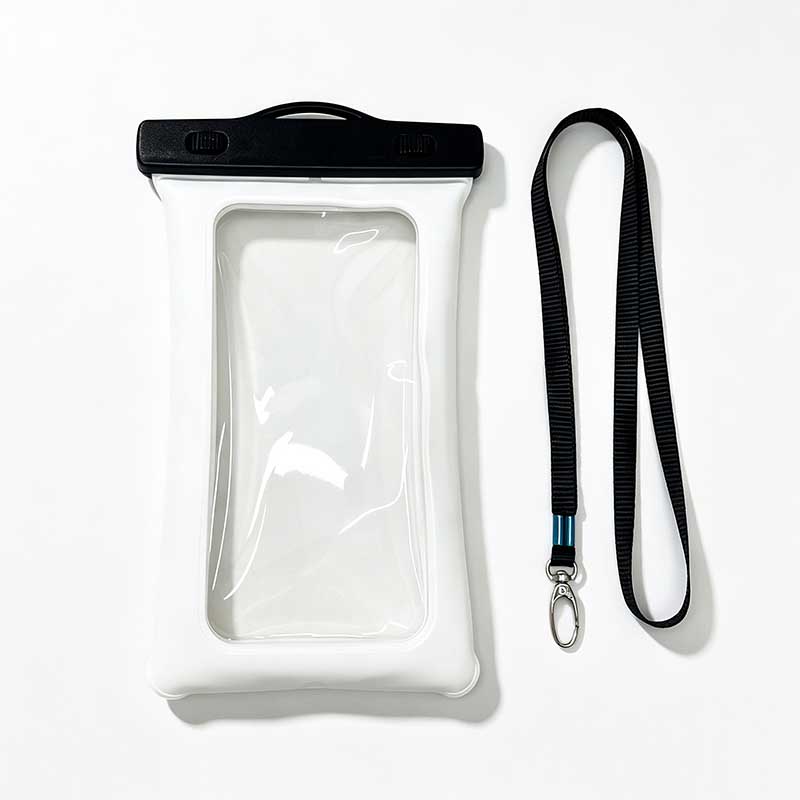

	SL-A082 (малък) / SL-A083 (голям) Универсална водоустойчива чанта за телефон— премиум PVC 0,30–0,35 mm + ABS заключваща система; TPU/PVC сензорен филм с висока яснота; термозапечатано тяло; 55–75 g; −20°C до 60°C; поддържа се сензорен екран, Face ID и разговори; бяло / черно / персонализирано.	Двойно плъзгащо се заключване + сгъваемо уплътнение;IPX8, до 30 m	300
	SL-F170 Водоустойчива чанта за телефон с цип— TPU; 2L, достатъчно просторен за телефон плюс карти, пари и дребни неща от първа необходимост; персонализирано лого се приема.	Водоустойчив цип; HF-заварено тяло	500
	SL-A059 Водоустойчива чанта за телефон за плуване— TPU композитна тъкан върху 500D водоустойчива основа, безшевно заварена; размери по поръчка; за плуване, дъжд, крайбрежие, река, сърф, падълборд и ветроходство.	IPX7 водоустойчив цип	500

Вземането на проби се извършва 7–15 дни, а производството 30–45 дни след одобрението, със ситопечат или UV печат на лого, персонализирани цветове и OEM/ODM разработка, поддържана във всички компилации.

ЧЗВ: Производство на IPX8 торбички

Въпрос: Какво точно гарантира IPX8?
A: Продължително потапяне над един метър, до дълбочина и продължителност, декларирани от производителя. Винаги питайте за декларираната дълбочина — претенция за IPX8 без такава не може да бъде проверена, а непосочената дълбочина е стандартното претенция в тази категория.

Въпрос: Защо един цип не може сам да достигне IPX8?
A: При продължителен натиск заключващата система с уплътнение разпределя силата на затягане много по-добре от затварянето с цип. Нашите IPX8 конструкции използват силиконови или дунапренови уплътнения, захванати от ABS ключалки или сгъваема компресионна лента; конструкциите с цип са с класификация IPX7.

Въпрос: Защо вътрешното пространство е по-малко от външния размер?
О: Тъй като структурата на уплътнението и нейното компресиране заемат място отгоре и отстрани. Ето защо публикуваме и двете фигури — SL-A101 е 11×17,5 cm отвън с около 9,5×14,5 cm използваеми. Винаги уточнявайте срещу вътрешната кухина.

В: Как поддържате рейтинга постоянен в голяма поръчка?
A: Стабилност на параметрите на уплътнението с пробни уплътнения при всяко изпълнение, контрол на входящия филм за дебелина и адхезия, строг толеранс на размерите на уплътнението и ключалката и документирани SOP — след това определяне на течове чрез вакуум и задържане върху готовите продукти.

Въпрос: Можем ли да получим сертификат от трета страна?
О: Да — проверка и сертифициране на SGS или QIMA могат да бъдат организирани и купувачите все повече очакват претенцията за IPX8 да идва с доклад от теста, който могат да видят.

В: Колко време издържа една торбичка IPX8?
О: Уплътненията се разграждат с UV, топлинен цикъл и употреба, а компрометираното уплътнение не възстановява своята еластичност. Отнасяйте се с торбичките като сменяеми, препоръчайте изплакване и изсушаване след солена вода и поставете прост самотест за тъкани и потапяне върху опаковката.
