Вътре в лабораторията на Sealock: Ударният тестер за трептене на багаж (XE-I09BA)

Почти всяка катастрофална повреда на чантата, за която купувачът чува, започва от едно и също място: точката, където каишка, дръжка или D-пръстен се срещат с панела на тялото. Тъканта рядко се къса по средата. Циповете рядко се разделят по веригата. Това, което се проваля, е анкерът - няколкото квадратни сантиметра заварена лепенка, щанга или ремъчна примка, която трябва да прехвърли цялото тегло на натоварена торба в гъвкава стена, хиляди пъти, при товари, които никога не са стабилни и никога не са предвидими. Ето защо статичният тест за издърпване, колкото и впечатляващо да е числото, което произвежда, е лош предсказател на резултатите от полето. Става, която оцелява при едно издърпване от 80 kg, все още може да се повреди при 400 цикъла на динамично сътресение от 8 kg, тъй като умората и пиковата якост са различна физика.

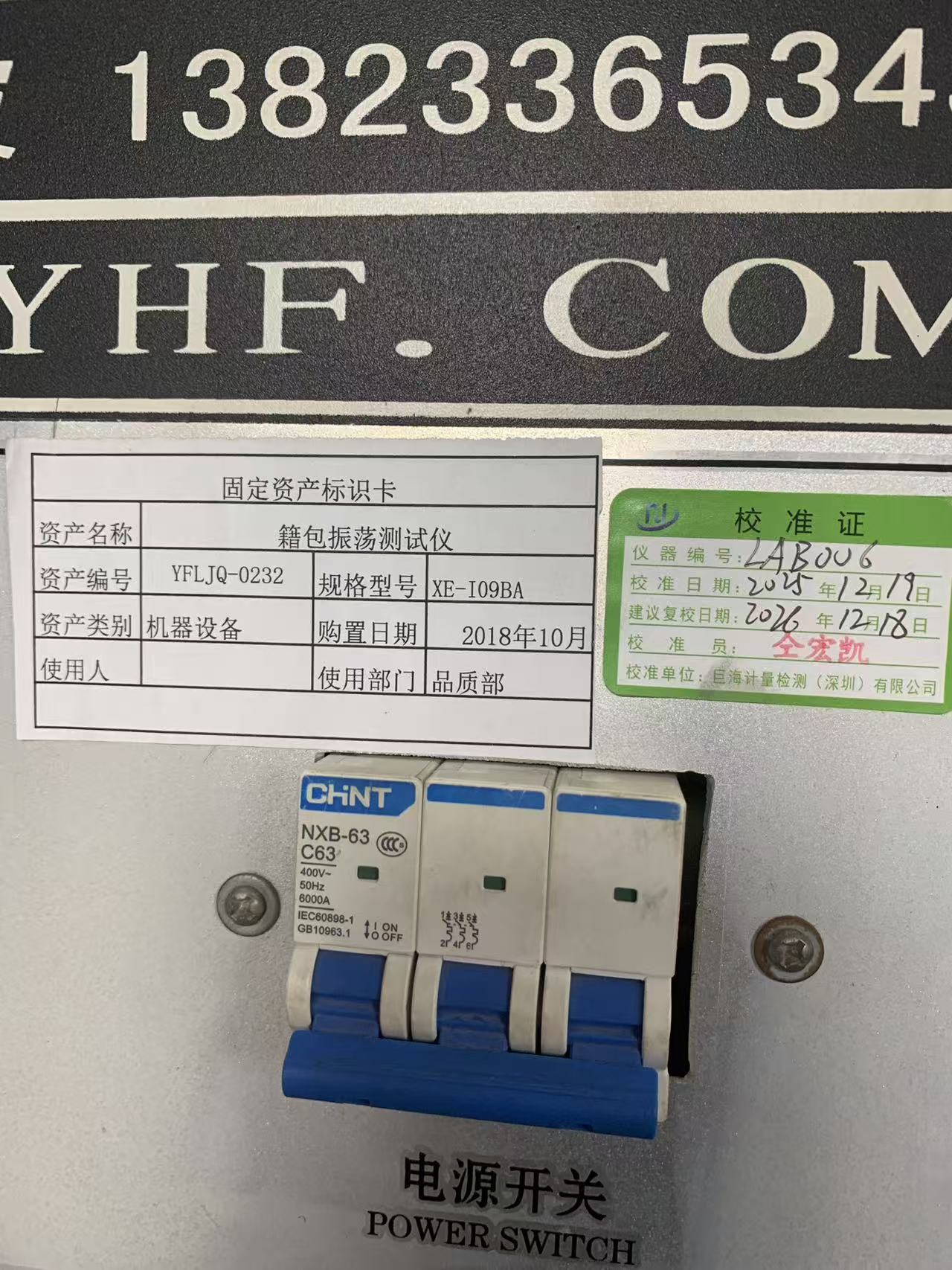

Машината, която разделя тези два свята в нашата лаборатория, е тестерът за изпитване на вибрации на багажа — актив YFLJQ-0232, модел XE-I09BA, номер на инструмента LAB-006, в експлоатация в нашия отдел по качество от октомври 2018 г. и последно външно калибриран на 19 декември 2025 г., с повторно калибриране, което трябва да се извърши на 18 декември 2026 г. Вътрешно той работи при стандартна оперативна процедура YFL-WI-PZ-03, ревизия A/0, с дата 28 декември 2023 г. Тази статия разглежда какво всъщност прави машината, защо тестът има по-голямо значение за високочестотно заварени водоустойчиви чанти, отколкото за конвенционално ушит багаж, и какво трябва да поиска мениджърът по снабдяването, когато види „изпитан удар на трептене“ в спецификационния лист на доставчика.

Какво всъщност означава "въздействие на трептене".

Тестът е измамно лесен за описване и доста труден за добро изпълнение. Една чанта се зарежда до определено тегло, след което се окачва от машината от какъвто и да е компонент, който се изследва - единична горна дръжка, чифт презрамки, примка за теглене, напълно разтегната дръжка на количката. Ударната глава повдига заредената торба чрез определен ход, след което я освобождава. Гравитацията прави останалото. Торбата пада и амортисьорът на пружината в горната част на главата поглъща и след това връща енергията на падането, така че екземплярът не се изпуска само веднъж, а се задвижва в непрекъснато колебание нагоре-надолу. Всеки цикъл изпраща ударна вълна надолу по лентата и в точката на закрепване, след което я разтоварва напълно. Заредете, ударете, разтоварете, повторете.

Китайският стандарт за метод на леката промишленост, който формализира това, QB/T 2922-2018Калъф и чанта — Метод за изпитване на удар при разклащане, описва принципа като зареждане на чантата с определено тегло, повдигането й за дръжката, презрамката или напълно изпънатата дръжка на количката чрез зададен ход, оставяйки я да пада свободно под действието на гравитацията и използване на пружина за поглъщане и освобождаване на енергията на удара, така че чантата да изпита многократен удар и трептене — като по този начин се тества издръжливостта на дръжката, каишката, дръжката на количката и тялото на удар при разклащане. Апаратурата е точно определена: общата маса на долната вендуза, горния демпферен блок, ударната щанга и стандартното закрепване е 8,1 ± 0,2 kg, еднопосочният ход е 150 ± 5 mm, а шумопоглъщащият механизъм в горната вендуза осигурява пружинна сила от 110 ± 10 N, когато е компресирана наравно. Системата за управление трябва да позволява регулиране на скоростта на удара, да позволява настройка и записване на броя на циклите и трябва да спира автоматично машината, ако образецът падне по време на изпитването.

Последната клауза има повече значение, отколкото изглежда. Автоматичното спиране при падане на образеца не е удобна функция — това е, което прави броя на цикъла валидна точка от данни. Ако лентата се разкъса при цикъл 612 и машината продължи да удря празно приспособление, докато достигне предварително зададени 1500, докладът не казва нищо полезно. Тъй като машината спира в момента на отделяне, показанието на броячаеиздръжливостта на тази става.

Машината на нашия етаж

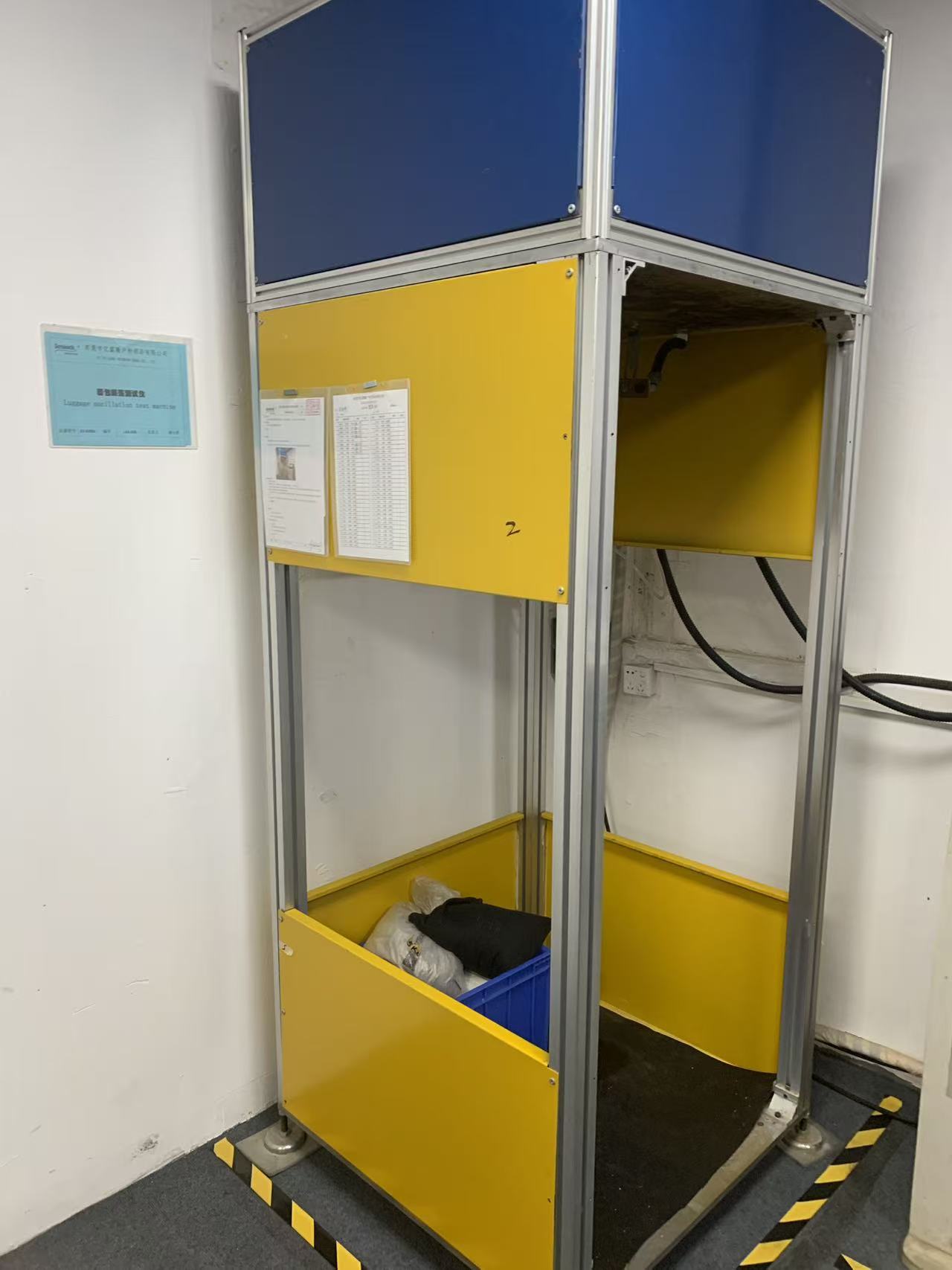

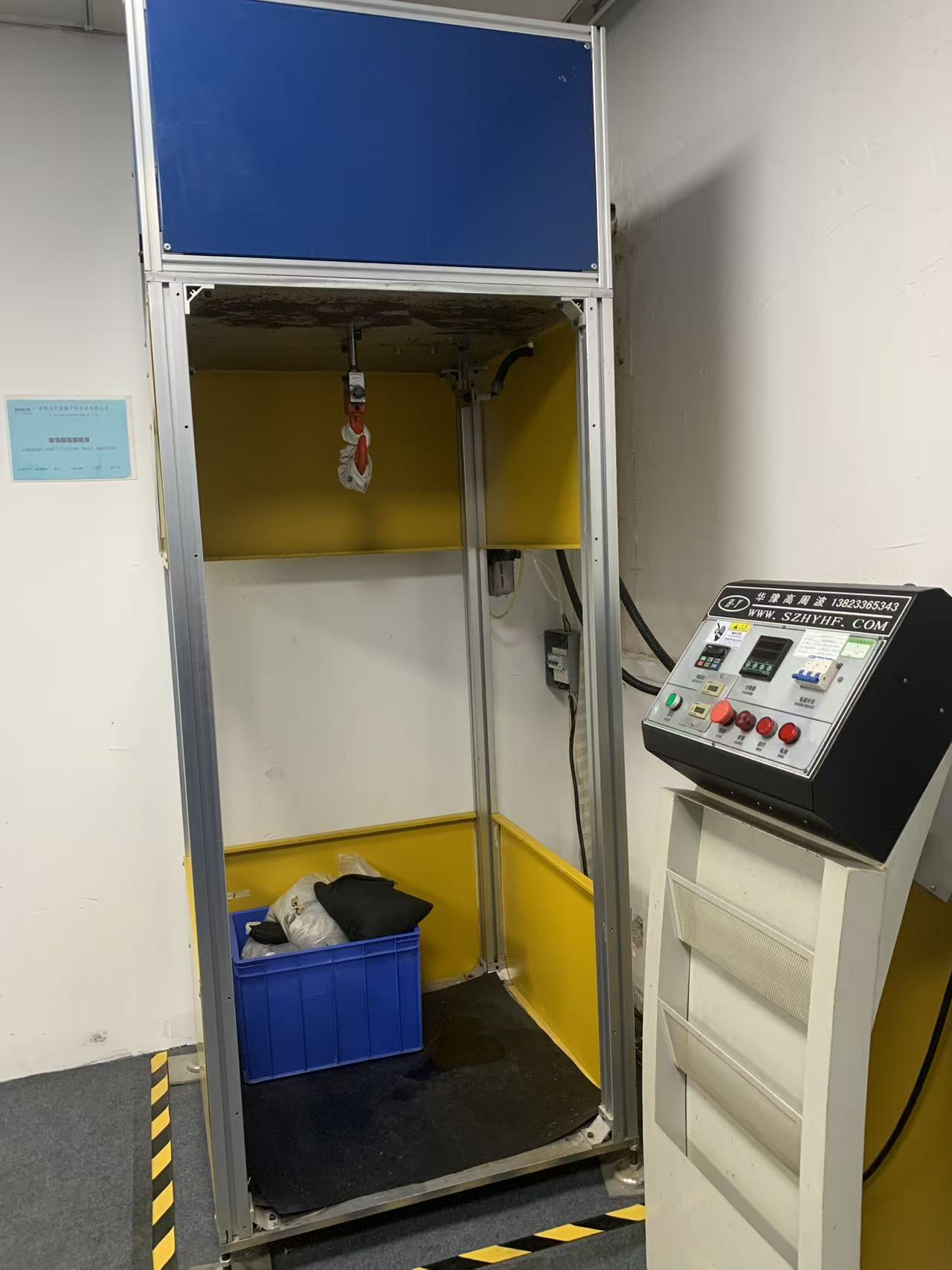

Нашето устройство е построено от производител на високочестотно оборудване от Шенжен и умишлено не е бляскаво. Тестовата камера е екструдирана алуминиева рамка с жълти и сини панели за пълнеж, отворена от работната страна, покрита с тежка гумена подложка, за да убива отскока. Ударната глава виси от горната напречна греда; под него седи образецът и в щайгата в основата калибрираните торби с пясък, които използваме, за да доведем торбата до нейното номинално тестово натоварване. Врата с панти затваря работната страна, преди да започне движението, което е единственото нещо, което стои между оператор и 20 кг торба, пътуваща с висока скорост.

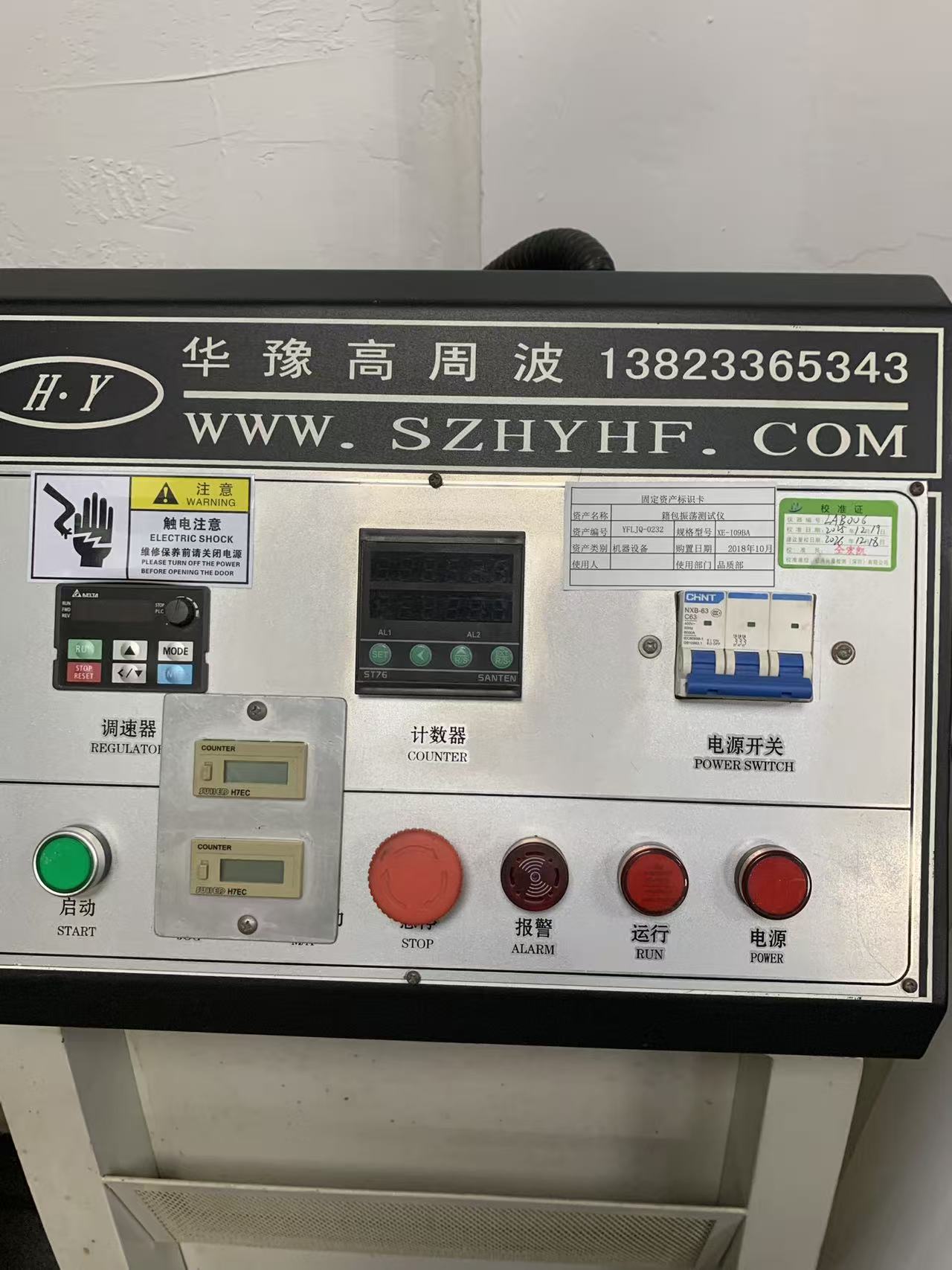

Пиедесталът за управление се намира извън клетката. Неговото оформление ви казва точно как се провежда тестът: задвижване с променлива честота Delta отляво действа като регулатор на скоростта, цифров брояч SANTEN ST76 с два алармени канала се намира в центъра, два електромеханични брояча FUJI H7EC записват кумулативни цикъла независимо от програмируемия и триполюсен прекъсвач CHNT NXB-63 C63 с номинално напрежение 400 V, 50 Hz с 6000 A прекъсващ капацитет се справя с входящата мощност. Под тях са бутонът за стартиране, огромен авариен стоп с форма на гъба и индикатори за аларма, работа и мощност.

Дублираните броячи са там с причина. Програмируемият брояч е това, което спира машината в целевия цикъл; механичните броячи натрупват жизнени цикли на машината и дават кръстосана проверка, ако някой се съмнява дали изпълнението е нулирано по време на теста. Когато одитор трета страна на клиент попита откъде знаем, че отчетът отразява цялостно изпълнение, това е отговорът, който насочваме.

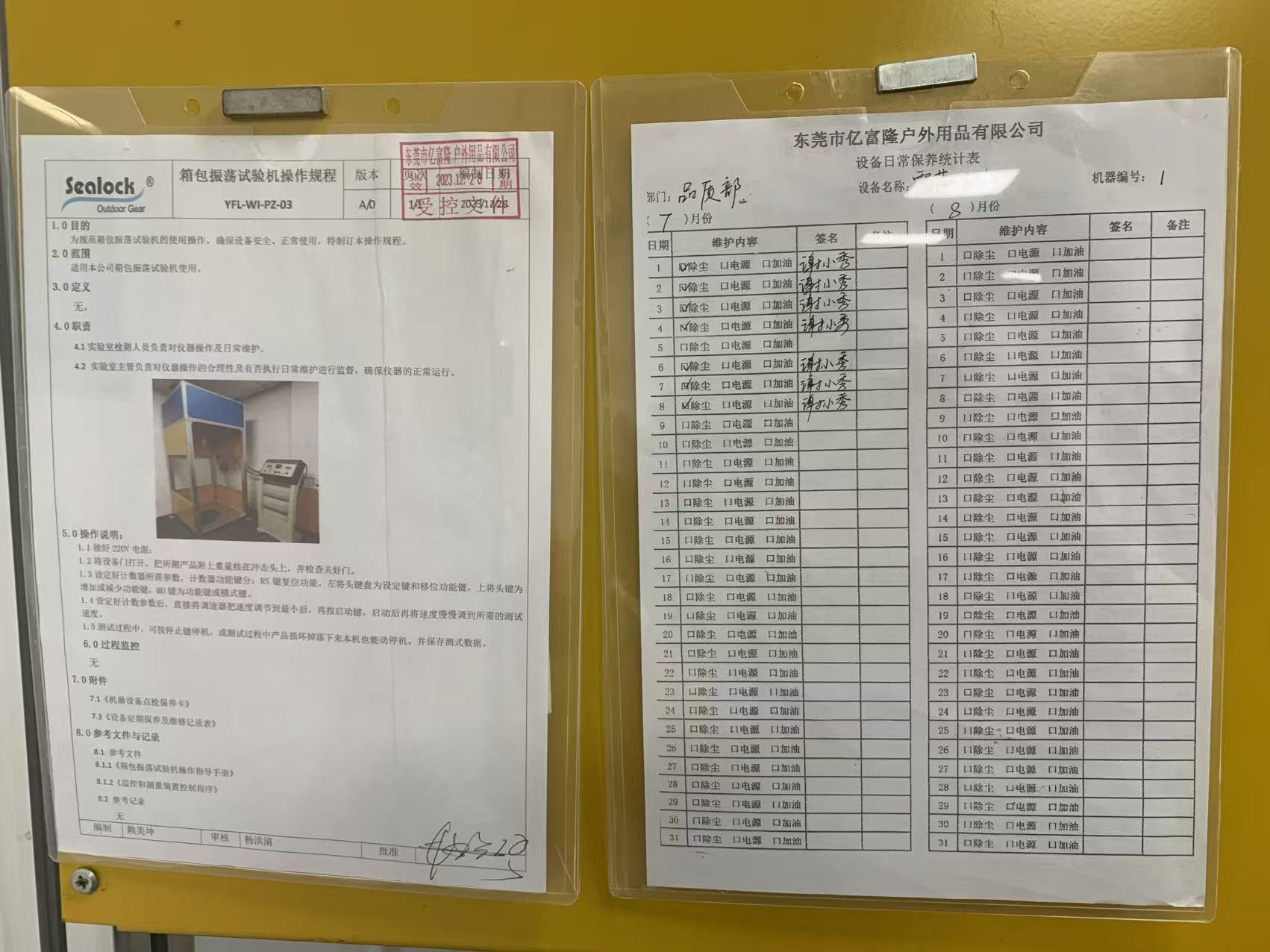

Как го управляваме: SOP YFL-WI-PZ-03

Контролираната процедура, публикувана на машината, е кратка и всяка клауза в нея съществува, защото някой някога я е сбъркал.

Операторът свързва захранването от 220 V, отваря вратата на камерата, окачва образеца — вече натоварен до номиналното му тегло — върху ударната глава с помощта на подходящо приспособление и потвърждава, че вратата е правилно затворена, преди нещо да се движи. След това броячът се програмира: клавишът за нулиране изчиства предишния цикъл, клавишите за преместване и увеличаване задават броя на целевия цикъл, а клавишът за режим избира функцията за броене. Едва след като целта е зададена, операторът намалява регулатора на скоростта до минимума, натиска старт и след това бавно повишава скоростта до необходимата тестова скорост. Стартирането при скорост е забранено, тъй като внезапният първи удар прилага шок, който стандартът никога не е предвиждал, и може да доведе до фалшив ранен отказ на приспособлението, а не на съединението, което се тества.

По време на работа операторът може да спре машината с бутона за спиране по всяко време. Ако образецът се счупи и падне, машината спира сама. След това данните от теста се записват. SOP възлага операцията и рутинната поддръжка на инспектора на лабораторията и надзора на двете на ръководителя на лабораторията и се поддържа от ежедневен дневник за поддръжка — отстраняване на прах, проверка на мощността, смазване — подписван ден след ден.

Зареждане и брой цикли: какви трябва да бъдат числата

Стандартът на метода определя как да разклатите чанта; продуктовият стандарт определя колко силно и за колко време. За носени чанти това е QB/T 1333-2018Дамска чанта и раница, който задава тестовото натоварване според обема на тялото на чантата, а не, както направи по-ранното издание от 2010 г., според продуктовата спецификация, и който оценява само презрамката, където една дръжка и презрамката споделят припокриваща се зашита област. Типичното търговско изпитване протича до 400 цикъла на двойни презрамки при определено натоварване от 6 kg, като дръжките се оценяват при собствено натоварване и комбинация от цикъл.

Четиристотин цикъла е под, а не таван, и е калибриран за ежедневна ръчна чанта, а не за 60-литров сух багажник, който ще бъде хвърлен върху палубата на лодка в продължение на десетилетие. Нашето вътрешно изискване за носене на товари е 1500 цикъла и повече, а за експедиции и морски програми изпълняваме значително по-високи стойности при натоварвания, зададени от номиналния капацитет на торбата, а не от таблицата за обем на стандарта. Когато собственият протокол на клиента посочи различна комбинация - по-тежко натоварване при по-малко цикли, за да симулира обработка на багаж, или по-малко натоварване при много по-голям брой, за да симулира пътуване до работното място - машината просто взема тези числа. Скоростта, натоварването и целевите цикли се задават от оператора, което е целта на инструмента да бъде вътрешен, вместо да се купуват тестови слотове отвън.

Защо този тест е различен за заварени водоустойчиви торби

Ето къде една водоустойчива фабрика за съоръжения се отклонява от конвенционалната фабрика за багаж. На ушита чанта закрепването на презрамката е ремъчна примка, захваната в шев и подсилена с лента. Режимът на повреда е изтъркване на конеца и прогресивно издърпване на шева и той се обявява: шевовете се разхлабват, примката се изкривява, купувачът забелязва, преди да я пусне.

При високочестотна заварена торба изобщо няма шевове при закрепването или шевът е декоративен и реалният път на натоварване минава през заварена лепенка, залепена към TPU или PVC лицето на панела на тялото. Тази става се поврежда от обелване, а не от абразия, а разрушаването на отлепването е тихо и внезапно. Заваръчен шев, който е работил леко студен – недостатъчно задържане, замърсена повърхност, матрица, която се е отклонила от паралела с част от милиметъра – ще премине статично изпитване за издърпване удобно и след това ще се разслои на ръба на пластира някъде между цикъл 300 и цикъл 900, тъй като всеки цикъл на трептене се намира на същия преден ръб на връзката.

Това е провалът, който генерира ревютата, които всеки мениджър на категории разпознава: чантата, която беше добра за един сезон и след това „каишката току-що се откъсна от чантата“ с чист, неизтъркан контур на кръпка, останал след нея. Също така, което е важно, aхидроизолацияповреда, а не само повреда в якостта, тъй като частично обелена лепенка отваря път на теч през материала на лицето много преди да се отдели напълно. Една чанта може да започне да пропуска вода при закрепването на рамото, докато все още носи перфектно товара си.

Ето защо тестерът за трептене икомпютъризиран тестер за опън и отлепванесе четат заедно, а не поотделно. Тестването за отлепване ни дава статичната якост на свързване на заваръчен шев в килограми спрямо нашата вътрешна таблица с материали; изпитването на трептене ни казва дали тази връзка преживява динамично, повтарящо се натоварване с един ръб в геометрията, която действително ще види в експлоатация. Заваръчният шев може да бъде здрав и все още да е лош на умора, ако геометрията на пластира концентрира отлепване в единия ъгъл. Едва вторият тест го открива.

Какво гледаме, когато бягането приключи

Преброяването на завършен цикъл е условие за преминаване, а не резултат за преминаване. Когато броячът спре, образецът се спуска и се изследва спрямо писмен контролен лист: няма отделяне или частично отделяне на дръжката, лентата или анкерната лепенка; без разслояване или повдигане на ръба на заварена армировка; без счупване, деформация или напукване на катарами, плъзгачи, D-пръстени или триглидери; без скъсване на конеца при който и да е подсилващ шев; без изкривяване на панела на тялото около точката на натоварване; и, за чанти със система на количка, дръжка, която все още се удължава и прибира плавно и се заключва положително.

Всичко освен раздяла все още се записва. Ръбът на пластира, който се е повдигнал с два милиметра при 1500 цикъла, е плик за преминаване и неуспешен процес и се връща към инженерството като проблем със заваръчния параметър, вместо да бъде отписан. Когато тестът е разрушителен или екземплярът е маркиран, пробата се поставя под карантина и не влиза отново в склад за продажба.

Къде се намира в по-широката QC верига

Нито един инструмент не удостоверява една чанта. Тестерът за трептене обхваща издръжливостта на динамично натоварване в точките на закрепване и се предава във всяка посока:цип бутален тестер за животпоема затварянето през 3000 цикъла при подходящо за размера странично и надлъжно натоварване; натестер за износванеи натестер за устойчивост на цвета при триенеобърнете внимание на издръжливостта на повърхността и финалния трансфер; напрограмируема камера за температура и влажностсъстарява материала чрез цикъл горещо-влажно и минусови температури, преди механичните свойства да бъдат проверени отново. След това целият комплект преминава към пълно тестване на потапяне във вода от два часа или повече за потопяеми продукти или тестване на силен дъжд и водна струя за продукти, класифицирани да издържат на дъжд, а не на потапяне.

Провеждане на изпитване на трептенеследстареенето на климата е една от най-разкриващите последователности, достъпни за купувача, и си струва да се уточни изрично. Подпомогнатите с лепило фуги и някои видове TPU фолио губят значителна якост на отлепване след седемдесет и два часа излагане на горещо-влажно. Котва с ремък, която издържа 1500 цикъла нов и 600 цикъла след стареене, ви казва нещо, което никой тест при стайна температура никога няма да каже.

Какво трябва да искат купувачите

„Тествано колебание“ в спецификационния лист не означава нищо без четири числа зад него: натоварване в килограми, брой цикли, тестван компонент и критерии за приемане. Поискайте и четирите. Попитайте дали броячът е достигнат или дали машината е спряла автоматично по-рано. Попитайте дали чантата е тествана нова или след климатизиране на околната среда. И конкретно за заварени продукти, попитайте дали инспекцията след теста включва повдигане на ръба при заварени усилващи петна, защото доставчик, който проверява само за разделяне, ще докладва за преминаване на торба, която вече е започнала да се бели.

За OEM и ODM програми ние задаваме тези параметри съвместно на етапа на разработка, изпълняваме ги на първите артикули, преди инструменталната екипировка да бъде замразена, и ги повтаряме по време на производството. Когато се изисква собствен протокол на дадена марка или лабораторен доклад от трета страна, вътрешните данни се превръщат в предварителен преглед: предпочитаме да открием проблема в цикъл 700 на нашия собствен етаж, отколкото в доклад на SGS или QIMA три седмици преди изпращането.

Често задавани въпроси

Изпитването на въздействието на трептене същото ли е като тестът за падане?

Не. Тестът за падане оценява какво се случва с чанта и нейното съдържание при единичен неконтролиран удар в твърда повърхност. Тестовете за удар на трептене оценяват умората в точките на носене при стотици или хиляди контролирани цикли на натоварване и освобождаване. Те откриват различни неуспехи и една чанта може да мине удобно през единия, докато не успее през другия.

Може ли тази машина да тества мек охладител или суха чанта, както и раница?

да Всичко с определена точка за носене може да бъде окачено на приспособлението - една дръжка за теглене на суха чанта, двойни презрамки на по-хладна раница, горна дръжка за хващане на чанта. Продуктите с меки страни са подплатени в зоната на контакт с приспособлението, така че скобата да не изтрива каишката и да създава фалшива повреда при захващането, а не при съединението.

Какъв товар трябва да се използва, ако торбата няма публикуван капацитет?

Продуктовият стандарт го извежда от обема на тялото на торбата. На практика, за екипировка за открито ние предпочитаме да тестваме при номиналния капацитет, който марката действително ще отпечата върху собствената си опаковка, плюс марж, тъй като това е числото, което потребителят ще приеме като разрешение.

Успешният резултат гарантира ли, че чантата няма да се провали на полето?

Той гарантира, че дизайнът и процесът, както са взети проби, са преминали определен праг на умора. Издръжливостта на полето също зависи от консистенцията на производството, поради което изпитването на трептене се провежда на производствени проби, а не само на златната проба, и защо параметрите на заваряване в процеса се наблюдават независимо.

Калибрирано ли е оборудването?

Външно, от акредитирана калибрираща къща, като сертификатът е поставен върху машината. Текущият сертификат е от 19 декември 2025 г., а повторното калибриране е дължимо на 18 декември 2026 г. Статусът на калибриране е част от всеки вътрешен одит и е на разположение на посещаващите клиенти при поискване.

Следващият в тази серия

Следващият инструмент, който ще отворим, е стандартният шкаф за съвпадение на цветовете на източника на светлина — малката, невзрачна кутия, която разрешава повече спорове на клиенти, отколкото всяко друго оборудване в сградата, защото цветът е единственият атрибут, който всеки купувач проверява лично и почти всеки проверява при грешна светлина.
